Error codes – κωδικοί βλαβών στεγνωτήρια LG. Διαγνωστικός έλεγχος (test mode). Έλεγχος εξαρτημάτων. Μοντέλα DLEX8000 , DLGX8001
Διαγνωστικός έλεγχος (test mode)
- Η συσκευή πρέπει να βρίσκεται σε κατάσταση αναμονής (συνδεμένη στην παροχή ρεύματος και στη θέση OFF ο επιλογέας).
- Πιέστε POWER ενώ ταυτόχρονα πιέζεται MORE TIME και LESS TIME.
- Πιέστε το κουμπί START/PAUSE για να προχωρήσετε στον διαγνωστικό έλεγχο.
- Κάθε πάτημα του κουμπιού START/PAUSE ελέγχει τα επιμέρους εξαρτήματα με σειρά.
Κωδικοί βλαβών – Error Codes
| ΚΩΔΙΚΟΣ | ΕΛΕΓΧΟΣ | ΑΙΤΙΑ |
| tE1 | Θερμίστορ θερμοκρασίας | Θερμίστορ ανοιχτό ή βραχυκυκλωμένο |
| tE2 | Θερμίστορ θερμοκρασίας | Θερμίστορ ανοιχτό ή βραχυκυκλωμένο |
| tE4 | Θερμίστορ γεννήτριας ατμού | Θερμίστορ ανοιχτό ή βραχυκυκλωμένο |
| E5 | Αντλία παροχής νερού | Έλεγχος καλωδίωσης και αντλίας παροχής νερού |
| HS | Θερμίστορ υγρασίας | Έλεγχος θερμίστορ υγρασίας |
| Add | Γεννήτρια ατμού | Οι αισθητήρες δεν ανιχνεύουν ατμό |
| PS – PF – nP | Σύνδεση καλωδίων (μαύρο – άσπρο – κόκκινο) | Λάθος ή προβληματική καλωδίωση |
| EE | EEPROM | Πρόβλημα EEPROM |
Έλεγχος εξαρτημάτων

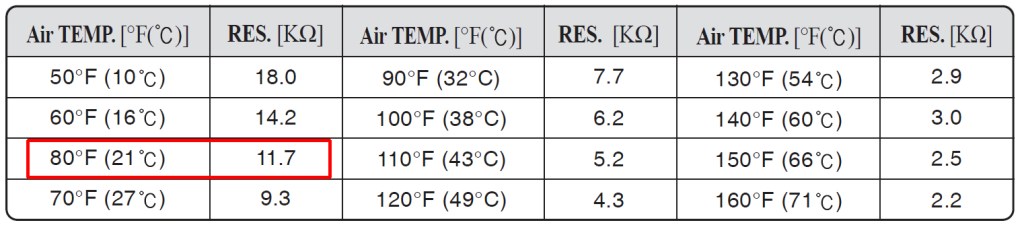

Έλεγχος θερμίστορ θερμοκρασίας (δείτε παρακάτω τον πίνακα)

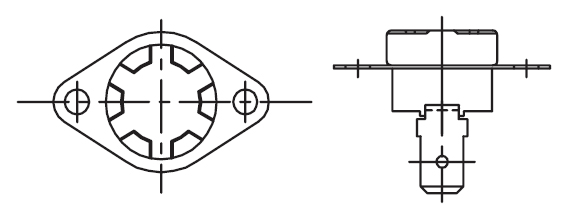

Thermal cut off – Electric type. Ανοίγει στους 140 ± 5°C. Εάν η θερμική ασφάλεια είναι ανοιχτή πρέπει να αντικατασταθεί. Συνέχεια <1 ohm.

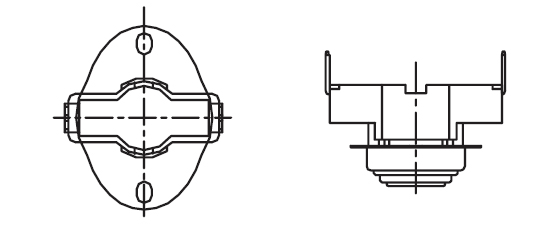

Hi limit Thermostat – Electric type. Ανοίγει στους 125 ± 5°C και κλείνει στους 94 ± 7°C. Τιμή αντίστασης <5 ohm.

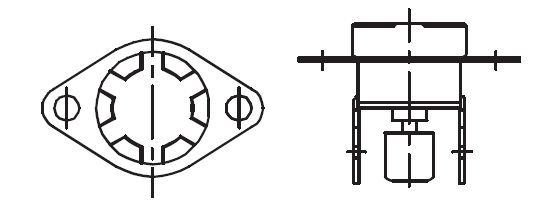

Outlet Thermostat – Electric type. Ανοίγει στους 85 ± 5°C και κλείνει στους 75 ± 5°C. Τιμή αντίστασης <5 ohm.
Λάμπα LED
Διακόπτης πόρτας. 1. Με ανοιχτή πόρτα: μεταξύ COM – NC (1-3) μέτρηση αντίστασης <1 ohm. Μεταξύ COM – NO (1-2) μέτρηση αντίστασης άπειρο. 2. Με κλειστή πόρτα: μεταξύ COM – NC (1-3) μέτρηση αντίστασης άπειρο. Μεταξύ COM – NO (1-2) μέτρηση αντίστασης <1 ohm.
Idler switch. 1. Μοχλός ανοιχτός: μεταξύ COM – NC μέτρηση αντίστασης <1 ohm. 2. Μοχλός κλειστός: μεταξύ COM – NC μέτρηση αντίστασης άπειρο.

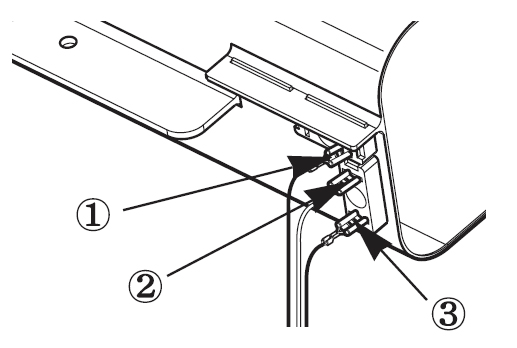

Αντίσταση – Electric type. Μεταξύ 1 (COM) – 2 μέτρηση αντίστασης 10 ohm. Μεταξύ 1 (COM) – 3 μέτρηση αντίστασης 10 ohm. Μεταξύ 2 – 3 20 ohm.
Gas valve – Gas type. Μεταξύ των άκρων μέτρηση αντίστασης >1.5~2.5 kohm.
Ανιχνευτής φλόγας. Ανοίγει στους 187°C (μέγιστο) μέτρηση αντίστασης άπειρο. Κλείνει στους 160°C μέτρηση αντίστασης <1ohm.
Outlet Thermostat – Gas type (Auto reset). Ανοίγει στους 95±5°C μέτρηση αντίστασης άπειρο και κλείνει στους 70± 5°C μέτρηση αντίστασης <1ohm.
Outlet Thermostat – Gas type (Manual reset). Ανοίγει στους 110 ± 5°C μέτρηση αντίστασης άπειρο. Manual reset μέτρηση αντίστασης <1ohm.
Electric Dryer Wiring Diagram
Gas Dryer Wiring Diagram
